壓力傳感器：變送器的工作原理、組成結構及其作用

來源：南京愛爾傳感發布時間：2020-05-12 13:12 瀏覽量：

　　壓力傳感器變送器是一種能感受壓力信號，并能按照一定的規律將壓力信號轉換成可用的輸出的電信號的器件或裝置，可能大家對它還不是很了解，今天就有愛爾傳感的專業人士為大家詳細介紹一下壓力傳感器變送器的工作原理、組成結構及其作用，希望對大家有所幫助。

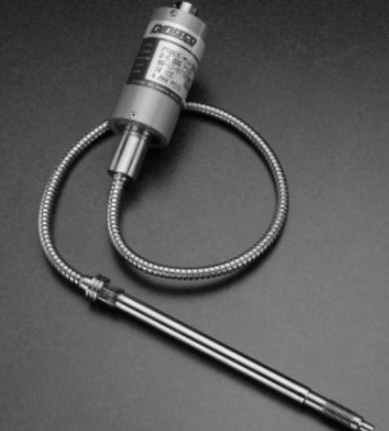

壓力傳感器變送器工作原理

　　電阻應變片壓力傳感器的核心部分是電阻應變片，金屬導體的電阻值可用下式表示：R=ρ·L/S。

　　式中：ρ--電阻材料的電阻率 L--電阻材料的長度(米) S--電阻材料的截面面積(平方厘米)

　　當金屬絲受外力作用時，其長度和截面積都會發生變化，從上式中可很容易看出，其電阻值即會發生改變，假如金屬絲受外力作用而伸長時，其長度增加，而截面積減少，電阻值便會增大。當金屬絲受外力作用而壓縮時，長度減小而截面增加，電阻值則會減小。只要測出加在電阻的變化(通常是測量電阻兩端的電壓)，即可獲得應變金屬絲的應變情。

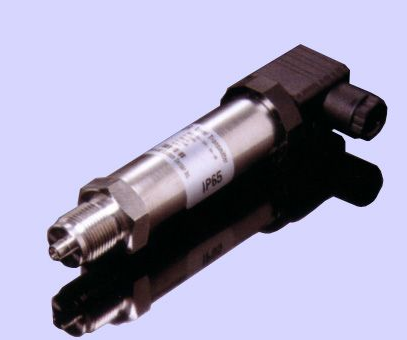

壓力傳感器變送器的結構

　　它由基體材料、金屬應變絲或應變箔、絕緣保護片和引出線等部分組成。根據不同的用途，電阻應變片的阻值可以由設計者設計，但電阻的取值范圍應注意：阻值太小，所需的驅動電流太大，同時應變片的發熱致使本身的溫度過高，不同的環境中使用，使應變片的阻值變化太大，輸出零點漂移明顯，調零電路過于復雜。而電阻太大，阻抗太高，抗外界的電磁干擾能力較差。一般均為幾十歐至幾十千歐左右。

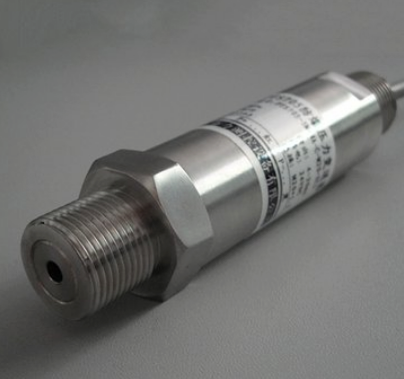

壓力傳感器變送器的作用

　　主要是測量壓力，就是將所測的壓力值轉換成電流或電壓信號，并可以輸出到二次儀表，再有二次儀表轉換為對應的壓力值。一種將壓力變量轉換為可傳送的標準化輸出信號的儀表，而且其輸出信號與壓力變量之間有一給定的連續函數關系(通常為線性函數)。

　　選擇壓力傳感器時，量程、精度、壓力傳感器的溫度特性，化學特性都是要考慮的，而壓力傳感器的作業方式也是需要考慮的重要問題。
